双绞网线传输频率与类型

•

•


• 一类线（CAT1）：（750kHZ）

• 线缆最高频率带宽是750kHZ，用于报警系统，或只适用于语音传输（一类标准主要用于八十年代初之前的电话线缆），不用于数据传输。

•


• 二类线（CAT2）：（1MHZ）

• 线缆最高频率带宽是1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范令牌传递协议的旧的令牌网。

•


• 三类线（CAT3）：（16MHz）

• 指在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，最高传输速率为10Mbps（10Mbit/s），主要应用于语音、10Mbit/s以太网（10BASE-T）和4Mbit/s令牌环，最大网段长度为100m，采用RJ形式的连接器。

•


• 四类线（CAT4）：（20MHz）

• 该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16Mbps（指的是16Mbit/s令牌环）的数据传输，主要用于基于令牌的局域网和10BASE-T/100BASE-T。最大网段长为100m，采用RJ形式的连接器，未被广泛采用。

•


• 五类线（CAT5）：（100MHz）

• 该类电缆增加了绕线密度，外套一种高质量的绝缘材料，线缆最高频率带宽为100MHz，最高传输率为100Mbps，用于语音传输和最高传输速率为100Mbps的数据传输，主要用于100BASE-T和1000BASE-T网络，最大网段长为100m，采用RJ形式的连接器。这是最常用的以太网电缆。在双绞线电缆内，不同线对具有不同的绞距长度。通常，4对双绞线绞距周期在38.1mm长度内，按逆时针方向扭绞，一对线对的扭绞长度在12.7mm以内。

•


• 超五类线（CAT5e）：（100MHz~150MHz）

• 超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值（ACR）和信噪比（SNR）、更小的时延误差，性能得到很大提高。超5类线主要用于千兆位以太网（1000Mbps）。

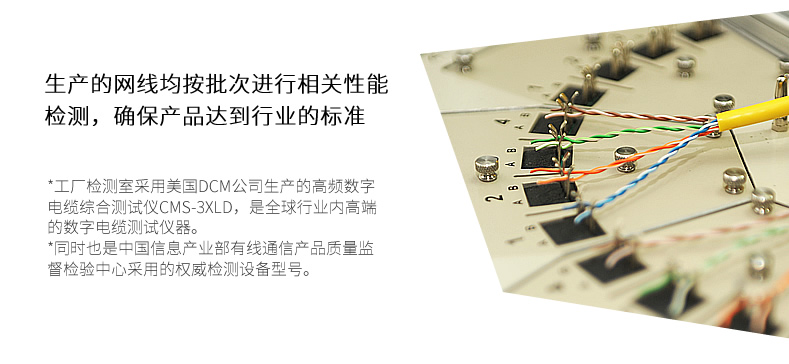

• *日线生产的超五类千兆网线，可通过传输频率155MHz测试.


•


• 六类线（CAT6）：（1MHz～250MHz）

• 该类电缆的传输频率为1MHz～250MHz，六类布线系统在200MHz时综合衰减串扰比（PS-ACR）应该有较大的余量，它提供2倍于超五类的带宽。六类布线的传输性能远远高于超五类标准，最适用于传输速率高于1Gbps的应用。六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的性能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。六类标准中取消了基本链路模型，布线标准采用星形的拓扑结构，要求的布线距离为：永久链路的长度不能超过90m，信道长度不能超过100m。

• *日线生产的六类千兆网线，可通过传输频率350MHz测试.


•


• 超六类或6A（CAT6A）：（500MHz）

• 此类产品传输带宽介于六类和七类之间，传输频率为500MHz，传输速度为10Gbps。

• *日线生产的超六类万兆网线，可通过传输频率600MHz测试.


•


• 七类线（CAT7）：（600MHz）

• 传输频率为600MHz，传输速度为10Gbps。

•


•


无论是哪一种线，衰减都随频率的升高而增大。在设计布线时，要考虑到受到衰减的信号还应当有足够大的振幅，以便在有噪声干扰的条件下能够在接收端正确地被检测出来。双绞线能够传送多高速率（Mb/s）的数据还与数字信号的编码方法有很大的关系。
